*Информация о модели представлена в таблице ниже
Произведено в Узбекистане
Продукт сертицифирован
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВЦ 4-75 представлены 6 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 12-ью назад загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Рабочее колесо вентилятора соединено с двигателем клиноременной передачей. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Мощность электродвигателя, кВт | Частота вращения раб. колеса, об/мин | Пределы параметров в рабочей зоне | |
| Производительность, м3/ч | Полное давление, Па | ||||
| ВЦ 4-75-6,3 | 5 | 0,55-7,5 | 660/1670 | 2900-7100/7300-18000 | 275-118/1800-750 |
| ВЦ 4-75-8 | 5 | 0,75-11,0 | 495/1280 | 4500-11000/11700-27500 | 253-108/1630-700 |
| ВЦ 4-75-10 | 5 | 1,1-18,5 | 395/1050 | 7050-17100/18400-45300 | 251-107/1800-720 |
| ВЦ 4-75-12,5 | 5 | 3,0-30,0 | 385/850 | 13700-33500/29800-71400 | 375-154/1820-750 |
| ВЦ 4-75-16 | 5 | 11,0-55,0 | 400/700 | 28500-71400/50800-126100 | 680-275/2020-830 |
| ВЦ 4-75-20 | 5 | 45,0-75,0 | 420/500 | 30000-150000/40000-196000 | 1100-580/1560-875 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-6,3 | 660 | 0,55 | подбор | 2900-7100 | 275-118 | 218 | ДО-41 | 6 |
| ВЦ 4-75-6,3 | 735 | 0,75 | подбор | 3250-8000 | 350-144 | 229 | ДО-41 | 6 |
| ВЦ 4-75-6,3 | 855 | 1,1 | подбор | 3750-9200 | 470-195 | 237 | ДО-41 | 6 |
| ВЦ 4-75-6,3 | 950 | 1,5 | подбор | 4250-10800 | 580-245 | 243 | ДО-41 | 6 |
| ВЦ 4-75-6,3 | 1090 | 2,2 | подбор | 4800-12000 | 780-320 | 250 | ДО-41 | 6 |
| ВЦ 4-75-6,3 | 1215 | 3,0 | подбор | 5250-13000 | 950-400 | 268 | ДО-41 | 6 |
| ВЦ 4-75-6,3 | 1330 | 4,0 | подбор | 6000-14200 | 1180-470 | 264 | ДО-41 | 6 |
| ВЦ 4-75-6,3 | 1670 | 7,5 | подбор | 7300-18000 | 1800-750 | 281 | ДО-41 | 6 |

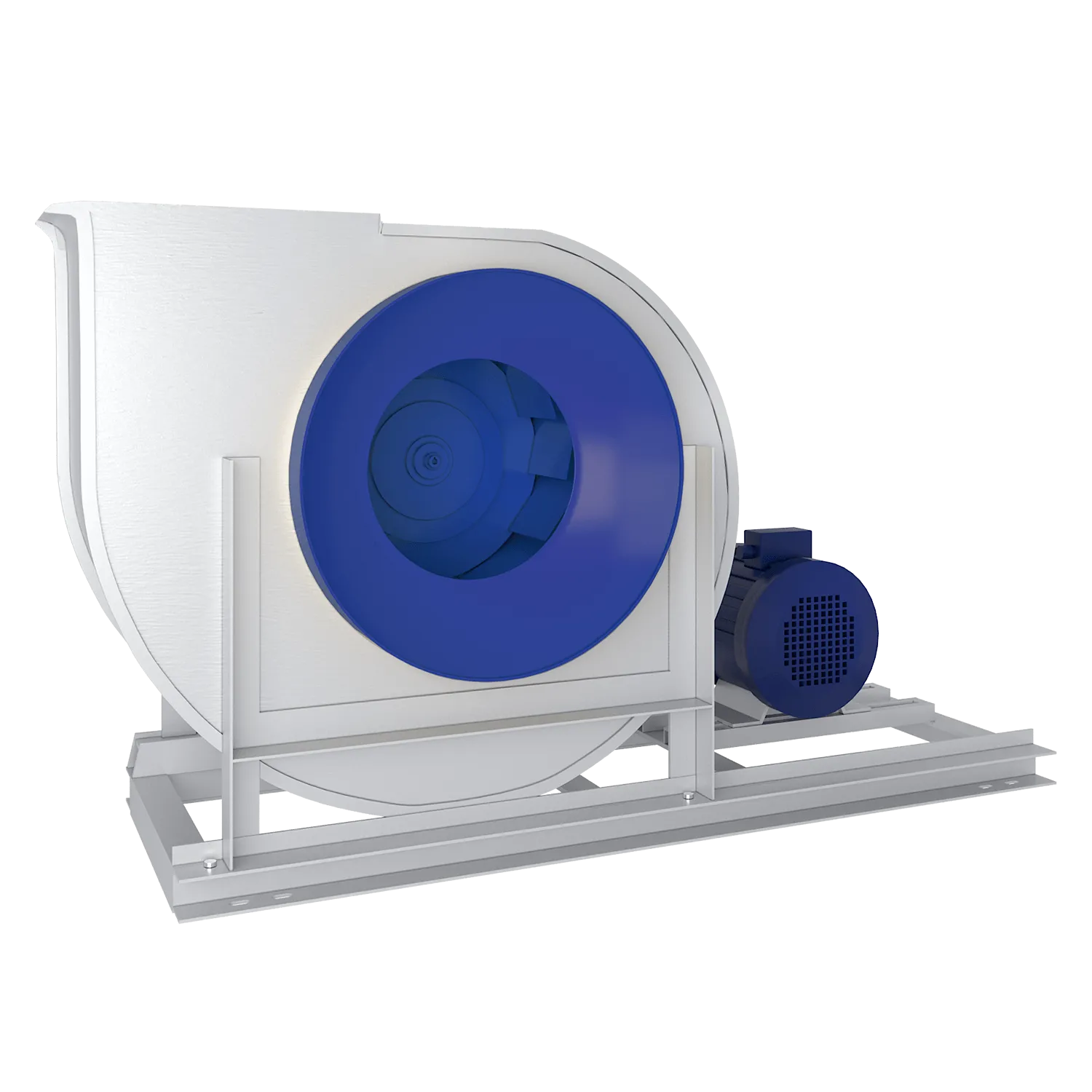

Конструктивное исполнение 5.
Аэродинамические характеристики
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||||
| H | H1 | B | B1 | B2 | L | l | ||
| ВЦ 4-75-2,5 | 0,12/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,18/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,25/1500 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,55/3000 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,75/3000 | 509 | 371 | 458,5 | 162,5 | 108 | 465 | 125 |
| ВЦ 4-75-3,15 | 0,25/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 0,37/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 1,5/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 543 | 158 |
| ВЦ 4-75-3,15 | 2,2/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 567 | 158 |
| ВЦ 4-75-4 | 0,25/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,37/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,75/1500 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 1,1/1500 | 749 | 463,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 5,5/3000 | 769 | 483,5 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-4 | 7,5/3000 | 770 | 484 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-5 | 0,55/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 0,75/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 2,2/1500 | 935,5 | 582 | 905 | 325 | 204 | 714,5 | 233 |
| ВЦ 4-75-5 | 3,0/1500 | 945,5 | 592 | 905 | 325 | 204 | 737,5 | 233 |
| ВЦ 4-75-6,3 | 2,2/1000 | 1160 | 710 | 1132 | 409,5 | 249,5 | 855 | 285 |
| ВЦ 4-75-6,3 | 3,0/1000 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 5,5/1500 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 7,5/1500 | 1190 | 745 | 1132 | 409,5 | 249,5 | 925 | 285 |
| ВЦ 4-75-8 | 2,2/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 3,0/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 5,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1030 | 347 |
| ВЦ 4-75-8 | 7,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1070 | 347 |
| ВЦ 4-75-8 | 18,5/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-8 | 22,0/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-10 | 7,5/750 | 1848 | 1152 | 1795 | 650 | 395 | 1230 | 433 |
| ВЦ 4-75-10 | 11,0/750 | 1848 | 1152 | 1795 | 650 | 395 | 1370 | 433 |
| ВЦ 4-75-10 | 18,5/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1395 | 433 |
| ВЦ 4-75-10 | 22,0/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1460 | 433 |
| ВЦ 4-75-12,5 | 22,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| ВЦ 4-75-12,5 | 30,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| Модель | Размеры, мм | |||||||
| D | D1 | d | n | A1 | A2 | d1 | n1 | |
| ВЦ 4-75-2,5 | 250 | 280 | 7 | 8 | 174 | 198 | 8х12 | 4 |
| ВЦ 4-75-3,15 | 315 | 345 | 7 | 8 | 219,5 | 243 | 8х12 | 4 |
| ВЦ 4-75-4 | 400 | 430 | 7 | 8 | 279 | 303 | 8х12 | 4 |
| ВЦ 4-75-5 | 500 | 530 | 7 | 8 | 348 | 380 | 11х14 | 4 |
| ВЦ 4-75-6,3 | 630 | 660 | 7 | 8 | 439 | 470 | 11х14 | 4 |
| ВЦ 4-75-8 | 800 | 850 | 12х20 | 16 | 560 | 600 | 12х20 | 16 |
| ВЦ 4-75-10 | 1000 | 1050 | 13х20 | 24 | 700 | 750 | 12х20 | 20 |
| ВЦ 4-75-12,5 | 1250 | 1295 | 13х20 | 24 | 875 | 925 | 12х32 | 30 |
| Модель | Размеры, мм | |||||
| C | C1 | C2 | c | d2 | n2 | |
| ВЦ 4-75-2,5 | 198 | 140 | 52 | 70 | 9х20 | 10 |
| ВЦ 4-75-3,15 | 256.5 | 190 | 70 | 80 | 9х25 | 10 |
| ВЦ 4-75-4 | 312 | 308 | 94 | 80 | 9х25 | 10 |
| ВЦ 4-75-5 | 377 | 328 | 125 | 100 | 11х25 | 10 |
| ВЦ 4-75-6,3 | 466 | 440 | 165 | 100 | 12х30 | 10 |
| ВЦ 4-75-8 | 524 | 382 | 148 | 130 | 12х30 | 12 |
| ВЦ 4-75-10 | 1060 | 473 | 280 | - | 15 | 6 |
| ВЦ 4-75-12,5 | 1340 | 730 | 370 | - | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВЦ 4-75-8-О-5-4,0/1000-900-Пр0-У1
♦ ВЦ 4-75 - Типовое обозначение
♦ 8 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 5 - Конструктивное исполнение по ГОСТ 5976
♦ 4,0/1000 - Электродвигатель кВт/об.мин.
♦ 900 - Рабочее колесо, об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВЦ 4-75 представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленые из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленое из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВЦ 4-75-2,5 | 1 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВЦ 4-75-3,15 | 1 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВЦ 4-75-4 | 1 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВЦ 4-75-5 | 1 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВЦ 4-75-6,3 | 1 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВЦ 4-75-8 | 1 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВЦ 4-75-10 | 1 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВЦ 4-75-12,5 | 1 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-8 | 495 | 0,75 | подбор | 4500-11000 | 253-108 | 318 | ДО-42 | 6 |
| ВЦ 4-75-8 | 575 | 1,1 | подбор | 5200-12800 | 245-144 | 320 | ДО-42 | 6 |
| ВЦ 4-75-8 | 640 | 1,5 | подбор | 5800-14100 | 430-175 | 320 | ДО-42 | 6 |
| ВЦ 4-75-8 | 735 | 2,2 | подбор | 6800-16100 | 550-240 | 333 | ДО-42 | 6 |
| ВЦ 4-75-8 | 815 | 3,0 | подбор | 7400-18000 | 690-285 | 340 | ДО-42 | 6 |
| ВЦ 4-75-8 | 900 | 4,0 | подбор | 8200-20000 | 830-350 | 357 | ДО-42 | 6 |
| ВЦ 4-75-8 | 1000 | 5,5 | подбор | 9100-22100 | 1040-430 | 377 | ДО-42 | 6 |
| ВЦ 4-75-8 | 1120 | 7,5 | подбор | 10200-25000 | 1300-530 | 393 | ДО-42 | 6 |
| ВЦ 4-75-8 | 1280 | 11,0 | подбор | 11700-27500 | 1630-700 | 437 | ДО-42 | 6 |
| Конструктивное исполнение 5. | ||||||||
Аэродинамические характеристики
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||||
| H | H1 | B | B1 | B2 | L | l | ||
| ВЦ 4-75-2,5 | 0,12/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,18/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,25/1500 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,55/3000 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,75/3000 | 509 | 371 | 458,5 | 162,5 | 108 | 465 | 125 |
| ВЦ 4-75-3,15 | 0,25/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 0,37/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 1,5/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 543 | 158 |
| ВЦ 4-75-3,15 | 2,2/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 567 | 158 |
| ВЦ 4-75-4 | 0,25/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,37/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,75/1500 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 1,1/1500 | 749 | 463,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 5,5/3000 | 769 | 483,5 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-4 | 7,5/3000 | 770 | 484 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-5 | 0,55/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 0,75/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 2,2/1500 | 935,5 | 582 | 905 | 325 | 204 | 714,5 | 233 |
| ВЦ 4-75-5 | 3,0/1500 | 945,5 | 592 | 905 | 325 | 204 | 737,5 | 233 |
| ВЦ 4-75-6,3 | 2,2/1000 | 1160 | 710 | 1132 | 409,5 | 249,5 | 855 | 285 |
| ВЦ 4-75-6,3 | 3,0/1000 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 5,5/1500 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 7,5/1500 | 1190 | 745 | 1132 | 409,5 | 249,5 | 925 | 285 |
| ВЦ 4-75-8 | 2,2/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 3,0/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 5,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1030 | 347 |
| ВЦ 4-75-8 | 7,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1070 | 347 |
| ВЦ 4-75-8 | 18,5/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-8 | 22,0/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-10 | 7,5/750 | 1848 | 1152 | 1795 | 650 | 395 | 1230 | 433 |
| ВЦ 4-75-10 | 11,0/750 | 1848 | 1152 | 1795 | 650 | 395 | 1370 | 433 |
| ВЦ 4-75-10 | 18,5/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1395 | 433 |
| ВЦ 4-75-10 | 22,0/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1460 | 433 |
| ВЦ 4-75-12,5 | 22,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| ВЦ 4-75-12,5 | 30,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| Модель | Размеры, мм | |||||||
| D | D1 | d | n | A1 | A2 | d1 | n1 | |
| ВЦ 4-75-2,5 | 250 | 280 | 7 | 8 | 174 | 198 | 8х12 | 4 |
| ВЦ 4-75-3,15 | 315 | 345 | 7 | 8 | 219,5 | 243 | 8х12 | 4 |
| ВЦ 4-75-4 | 400 | 430 | 7 | 8 | 279 | 303 | 8х12 | 4 |
| ВЦ 4-75-5 | 500 | 530 | 7 | 8 | 348 | 380 | 11х14 | 4 |
| ВЦ 4-75-6,3 | 630 | 660 | 7 | 8 | 439 | 470 | 11х14 | 4 |
| ВЦ 4-75-8 | 800 | 850 | 12х20 | 16 | 560 | 600 | 12х20 | 16 |
| ВЦ 4-75-10 | 1000 | 1050 | 13х20 | 24 | 700 | 750 | 12х20 | 20 |
| ВЦ 4-75-12,5 | 1250 | 1295 | 13х20 | 24 | 875 | 925 | 12х32 | 30 |
| Модель | Размеры, мм | |||||
| C | C1 | C2 | c | d2 | n2 | |
| ВЦ 4-75-2,5 | 198 | 140 | 52 | 70 | 9х20 | 10 |
| ВЦ 4-75-3,15 | 256.5 | 190 | 70 | 80 | 9х25 | 10 |
| ВЦ 4-75-4 | 312 | 308 | 94 | 80 | 9х25 | 10 |
| ВЦ 4-75-5 | 377 | 328 | 125 | 100 | 11х25 | 10 |
| ВЦ 4-75-6,3 | 466 | 440 | 165 | 100 | 12х30 | 10 |
| ВЦ 4-75-8 | 524 | 382 | 148 | 130 | 12х30 | 12 |
| ВЦ 4-75-10 | 1060 | 473 | 280 | - | 15 | 6 |
| ВЦ 4-75-12,5 | 1340 | 730 | 370 | - | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВЦ 4-75-5-О-1-2,2/1500-Пр0-У1
♦ ВЦ 4-75 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВЦ 4-75 представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленые из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленое из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВЦ 4-75-2,5 | 1 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВЦ 4-75-3,15 | 1 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВЦ 4-75-4 | 1 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВЦ 4-75-5 | 1 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВЦ 4-75-6,3 | 1 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВЦ 4-75-8 | 1 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВЦ 4-75-10 | 1 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВЦ 4-75-12,5 | 1 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-10 | 395 | 1,1 | подбор | 7050-17100 | 251-107 | 710 | ДО-43 | 6 |
| ВЦ 4-75-10 | 440 | 1,5 | подбор | 7900-19000 | 315-130 | 720 | ДО-43 | 6 |
| ВЦ 4-75-10 | 505 | 2,2 | подбор | 9000-22500 | 410-175 | 730 | ДО-43 | 6 |
| ВЦ 4-75-10 | 560 | 3,0 | подбор | 10000-24700 | 505-212 | 750 | ДО-43 | 6 |
| ВЦ 4-75-10 | 620 | 4,0 | подбор | 11000-26500 | 620-255 | 770 | ДО-43 | 6 |
| ВЦ 4-75-10 | 690 | 5,5 | подбор | 12300-30100 | 780-325 | 770 | ДО-43 | 6 |
| ВЦ 4-75-10 | 775 | 7,5 | подбор | 13900-33900 | 990-400 | 810 | ДО-43 | 6 |
| ВЦ 4-75-10 | 880 | 11,0 | подбор | 15800-37500 | 1250-530 | 840 | ДО-43 | 6 |
| ВЦ 4-75-10 | 1050 | 18,5 | подбор | 18400-45300 | 1800-720 | 850 | ДО-43 | 6 |
| Конструктивное исполнение 5. | ||||||||
Аэродинамические характеристики
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||||
| H | H1 | B | B1 | B2 | L | l | ||
| ВЦ 4-75-2,5 | 0,12/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,18/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,25/1500 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,55/3000 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,75/3000 | 509 | 371 | 458,5 | 162,5 | 108 | 465 | 125 |
| ВЦ 4-75-3,15 | 0,25/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 0,37/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 1,5/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 543 | 158 |
| ВЦ 4-75-3,15 | 2,2/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 567 | 158 |
| ВЦ 4-75-4 | 0,25/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,37/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,75/1500 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 1,1/1500 | 749 | 463,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 5,5/3000 | 769 | 483,5 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-4 | 7,5/3000 | 770 | 484 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-5 | 0,55/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 0,75/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 2,2/1500 | 935,5 | 582 | 905 | 325 | 204 | 714,5 | 233 |
| ВЦ 4-75-5 | 3,0/1500 | 945,5 | 592 | 905 | 325 | 204 | 737,5 | 233 |
| ВЦ 4-75-6,3 | 2,2/1000 | 1160 | 710 | 1132 | 409,5 | 249,5 | 855 | 285 |
| ВЦ 4-75-6,3 | 3,0/1000 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 5,5/1500 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 7,5/1500 | 1190 | 745 | 1132 | 409,5 | 249,5 | 925 | 285 |
| ВЦ 4-75-8 | 2,2/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 3,0/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 5,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1030 | 347 |
| ВЦ 4-75-8 | 7,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1070 | 347 |
| ВЦ 4-75-8 | 18,5/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-8 | 22,0/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-10 | 7,5/750 | 1848 | 1152 | 1795 | 650 | 395 | 1230 | 433 |
| ВЦ 4-75-10 | 11,0/750 | 1848 | 1152 | 1795 | 650 | 395 | 1370 | 433 |
| ВЦ 4-75-10 | 18,5/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1395 | 433 |
| ВЦ 4-75-10 | 22,0/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1460 | 433 |
| ВЦ 4-75-12,5 | 22,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| ВЦ 4-75-12,5 | 30,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| Модель | Размеры, мм | |||||||
| D | D1 | d | n | A1 | A2 | d1 | n1 | |
| ВЦ 4-75-2,5 | 250 | 280 | 7 | 8 | 174 | 198 | 8х12 | 4 |
| ВЦ 4-75-3,15 | 315 | 345 | 7 | 8 | 219,5 | 243 | 8х12 | 4 |
| ВЦ 4-75-4 | 400 | 430 | 7 | 8 | 279 | 303 | 8х12 | 4 |
| ВЦ 4-75-5 | 500 | 530 | 7 | 8 | 348 | 380 | 11х14 | 4 |
| ВЦ 4-75-6,3 | 630 | 660 | 7 | 8 | 439 | 470 | 11х14 | 4 |
| ВЦ 4-75-8 | 800 | 850 | 12х20 | 16 | 560 | 600 | 12х20 | 16 |
| ВЦ 4-75-10 | 1000 | 1050 | 13х20 | 24 | 700 | 750 | 12х20 | 20 |
| ВЦ 4-75-12,5 | 1250 | 1295 | 13х20 | 24 | 875 | 925 | 12х32 | 30 |
| Модель | Размеры, мм | |||||
| C | C1 | C2 | c | d2 | n2 | |
| ВЦ 4-75-2,5 | 198 | 140 | 52 | 70 | 9х20 | 10 |
| ВЦ 4-75-3,15 | 256.5 | 190 | 70 | 80 | 9х25 | 10 |
| ВЦ 4-75-4 | 312 | 308 | 94 | 80 | 9х25 | 10 |
| ВЦ 4-75-5 | 377 | 328 | 125 | 100 | 11х25 | 10 |
| ВЦ 4-75-6,3 | 466 | 440 | 165 | 100 | 12х30 | 10 |
| ВЦ 4-75-8 | 524 | 382 | 148 | 130 | 12х30 | 12 |
| ВЦ 4-75-10 | 1060 | 473 | 280 | - | 15 | 6 |
| ВЦ 4-75-12,5 | 1340 | 730 | 370 | - | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВЦ 4-75-5-О-1-2,2/1500-Пр0-У1
♦ ВЦ 4-75 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВЦ 4-75 представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленые из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленое из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВЦ 4-75-2,5 | 1 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВЦ 4-75-3,15 | 1 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВЦ 4-75-4 | 1 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВЦ 4-75-5 | 1 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВЦ 4-75-6,3 | 1 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВЦ 4-75-8 | 1 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВЦ 4-75-10 | 1 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВЦ 4-75-12,5 | 1 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-12,5 | 385 | 3,0 | подбор | 13700-33500 | 375-154 | 1180 | ДО-44 | 6 |
| ВЦ 4-75-12,5 | 425 | 4,0 | подбор | 14800-36100 | 455-190 | 1210 | ДО-44 | 6 |
| ВЦ 4-75-12,5 | 475 | 5,5 | подбор | 16500-40100 | 580-245 | 1240 | ДО-44 | 6 |
| ВЦ 4-75-12,5 | 535 | 7,5 | подбор | 18600-45100 | 730-300 | 1270 | ДО-44 | 6 |
| ВЦ 4-75-12,5 | 605 | 11,0 | подбор | 21800-52100 | 920-380 | 980 | ДО-44 | 6 |
| ВЦ 4-75-12,5 | 675 | 15,0 | подбор | 23500-58100 | 1180-470 | 1020 | ДО-44 | 6 |
| ВЦ 4-75-12,5 | 720 | 18,5 | подбор | 25100-61100 | 1310-540 | 1050 | ДО-44 | 6 |
| ВЦ 4-75-12,5 | 765 | 22,0 | подбор | 26700-65100 | 1490-610 | 1100 | ДО-44 | 6 |
| ВЦ 4-75-12,5 | 850 | 30,0 | подбор | 29800-71400 | 1820-750 | 1150 | ДО-44 | 6 |
| Конструктивное исполнение 5. | ||||||||
Аэродинамические характеристики
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||||
| H | H1 | B | B1 | B2 | L | l | ||
| ВЦ 4-75-2,5 | 0,12/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,18/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,25/1500 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,55/3000 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,75/3000 | 509 | 371 | 458,5 | 162,5 | 108 | 465 | 125 |
| ВЦ 4-75-3,15 | 0,25/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 0,37/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 1,5/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 543 | 158 |
| ВЦ 4-75-3,15 | 2,2/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 567 | 158 |
| ВЦ 4-75-4 | 0,25/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,37/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,75/1500 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 1,1/1500 | 749 | 463,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 5,5/3000 | 769 | 483,5 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-4 | 7,5/3000 | 770 | 484 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-5 | 0,55/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 0,75/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 2,2/1500 | 935,5 | 582 | 905 | 325 | 204 | 714,5 | 233 |
| ВЦ 4-75-5 | 3,0/1500 | 945,5 | 592 | 905 | 325 | 204 | 737,5 | 233 |
| ВЦ 4-75-6,3 | 2,2/1000 | 1160 | 710 | 1132 | 409,5 | 249,5 | 855 | 285 |
| ВЦ 4-75-6,3 | 3,0/1000 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 5,5/1500 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 7,5/1500 | 1190 | 745 | 1132 | 409,5 | 249,5 | 925 | 285 |
| ВЦ 4-75-8 | 2,2/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 3,0/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 5,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1030 | 347 |
| ВЦ 4-75-8 | 7,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1070 | 347 |
| ВЦ 4-75-8 | 18,5/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-8 | 22,0/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-10 | 7,5/750 | 1848 | 1152 | 1795 | 650 | 395 | 1230 | 433 |
| ВЦ 4-75-10 | 11,0/750 | 1848 | 1152 | 1795 | 650 | 395 | 1370 | 433 |
| ВЦ 4-75-10 | 18,5/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1395 | 433 |
| ВЦ 4-75-10 | 22,0/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1460 | 433 |
| ВЦ 4-75-12,5 | 22,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| ВЦ 4-75-12,5 | 30,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| Модель | Размеры, мм | |||||||
| D | D1 | d | n | A1 | A2 | d1 | n1 | |
| ВЦ 4-75-2,5 | 250 | 280 | 7 | 8 | 174 | 198 | 8х12 | 4 |
| ВЦ 4-75-3,15 | 315 | 345 | 7 | 8 | 219,5 | 243 | 8х12 | 4 |
| ВЦ 4-75-4 | 400 | 430 | 7 | 8 | 279 | 303 | 8х12 | 4 |
| ВЦ 4-75-5 | 500 | 530 | 7 | 8 | 348 | 380 | 11х14 | 4 |
| ВЦ 4-75-6,3 | 630 | 660 | 7 | 8 | 439 | 470 | 11х14 | 4 |
| ВЦ 4-75-8 | 800 | 850 | 12х20 | 16 | 560 | 600 | 12х20 | 16 |
| ВЦ 4-75-10 | 1000 | 1050 | 13х20 | 24 | 700 | 750 | 12х20 | 20 |
| ВЦ 4-75-12,5 | 1250 | 1295 | 13х20 | 24 | 875 | 925 | 12х32 | 30 |
| Модель | Размеры, мм | |||||
| C | C1 | C2 | c | d2 | n2 | |
| ВЦ 4-75-2,5 | 198 | 140 | 52 | 70 | 9х20 | 10 |
| ВЦ 4-75-3,15 | 256.5 | 190 | 70 | 80 | 9х25 | 10 |
| ВЦ 4-75-4 | 312 | 308 | 94 | 80 | 9х25 | 10 |
| ВЦ 4-75-5 | 377 | 328 | 125 | 100 | 11х25 | 10 |
| ВЦ 4-75-6,3 | 466 | 440 | 165 | 100 | 12х30 | 10 |
| ВЦ 4-75-8 | 524 | 382 | 148 | 130 | 12х30 | 12 |
| ВЦ 4-75-10 | 1060 | 473 | 280 | - | 15 | 6 |
| ВЦ 4-75-12,5 | 1340 | 730 | 370 | - | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВЦ 4-75-5-О-1-2,2/1500-Пр0-У1
♦ ВЦ 4-75 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВЦ 4-75 представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленые из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленое из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВЦ 4-75-2,5 | 1 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВЦ 4-75-3,15 | 1 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВЦ 4-75-4 | 1 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВЦ 4-75-5 | 1 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВЦ 4-75-6,3 | 1 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВЦ 4-75-8 | 1 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВЦ 4-75-10 | 1 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВЦ 4-75-12,5 | 1 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-16 | 400 | 11,0 | подбор | 28500-71400 | 680-275 | 2710 | ДО-45 | 10 |
| ВЦ 4-75-16 | 445 | 15,0 | подбор | 33100-79800 | 820-340 | 2740 | ДО-45 | 10 |
| ВЦ 4-75-16 | 480 | 18,5 | подбор | 35100-85100 | 950-395 | 2805 | ДО-45 | 10 |
| ВЦ 4-75-16 | 505 | 22,0 | подбор | 36800-90100 | 1080-440 | 2830 | ДО-45 | 10 |
| ВЦ 4-75-16 | 565 | 30,0 | подбор | 42100-100000 | 1350-545 | 2840 | ДО-45 | 10 |
| ВЦ 4-75-16 | 610 | 37,0 | подбор | 44800-108100 | 1580-630 | 2990 | ДО-45 | 10 |
| ВЦ 4-75-16 | 650 | 45,0 | подбор | 47500-118100 | 1750-720 | 3015 | ДО-45 | 10 |
| ВЦ 4-75-16 | 700 | 55,0 | подбор | 50800-126100 | 2020-830 | 3190 | ДО-45 | 10 |
Конструктивное исполнение 5.
Аэродинамические характеристики
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||||
| H | H1 | B | B1 | B2 | L | l | ||
| ВЦ 4-75-2,5 | 0,12/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,18/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,25/1500 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,55/3000 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,75/3000 | 509 | 371 | 458,5 | 162,5 | 108 | 465 | 125 |
| ВЦ 4-75-3,15 | 0,25/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 0,37/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 1,5/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 543 | 158 |
| ВЦ 4-75-3,15 | 2,2/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 567 | 158 |
| ВЦ 4-75-4 | 0,25/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,37/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,75/1500 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 1,1/1500 | 749 | 463,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 5,5/3000 | 769 | 483,5 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-4 | 7,5/3000 | 770 | 484 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-5 | 0,55/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 0,75/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 2,2/1500 | 935,5 | 582 | 905 | 325 | 204 | 714,5 | 233 |
| ВЦ 4-75-5 | 3,0/1500 | 945,5 | 592 | 905 | 325 | 204 | 737,5 | 233 |
| ВЦ 4-75-6,3 | 2,2/1000 | 1160 | 710 | 1132 | 409,5 | 249,5 | 855 | 285 |
| ВЦ 4-75-6,3 | 3,0/1000 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 5,5/1500 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 7,5/1500 | 1190 | 745 | 1132 | 409,5 | 249,5 | 925 | 285 |
| ВЦ 4-75-8 | 2,2/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 3,0/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 5,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1030 | 347 |
| ВЦ 4-75-8 | 7,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1070 | 347 |
| ВЦ 4-75-8 | 18,5/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-8 | 22,0/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-10 | 7,5/750 | 1848 | 1152 | 1795 | 650 | 395 | 1230 | 433 |
| ВЦ 4-75-10 | 11,0/750 | 1848 | 1152 | 1795 | 650 | 395 | 1370 | 433 |
| ВЦ 4-75-10 | 18,5/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1395 | 433 |
| ВЦ 4-75-10 | 22,0/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1460 | 433 |
| ВЦ 4-75-12,5 | 22,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| ВЦ 4-75-12,5 | 30,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| Модель | Размеры, мм | |||||||
| D | D1 | d | n | A1 | A2 | d1 | n1 | |
| ВЦ 4-75-2,5 | 250 | 280 | 7 | 8 | 174 | 198 | 8х12 | 4 |
| ВЦ 4-75-3,15 | 315 | 345 | 7 | 8 | 219,5 | 243 | 8х12 | 4 |
| ВЦ 4-75-4 | 400 | 430 | 7 | 8 | 279 | 303 | 8х12 | 4 |
| ВЦ 4-75-5 | 500 | 530 | 7 | 8 | 348 | 380 | 11х14 | 4 |
| ВЦ 4-75-6,3 | 630 | 660 | 7 | 8 | 439 | 470 | 11х14 | 4 |
| ВЦ 4-75-8 | 800 | 850 | 12х20 | 16 | 560 | 600 | 12х20 | 16 |
| ВЦ 4-75-10 | 1000 | 1050 | 13х20 | 24 | 700 | 750 | 12х20 | 20 |
| ВЦ 4-75-12,5 | 1250 | 1295 | 13х20 | 24 | 875 | 925 | 12х32 | 30 |
| Модель | Размеры, мм | |||||
| C | C1 | C2 | c | d2 | n2 | |
| ВЦ 4-75-2,5 | 198 | 140 | 52 | 70 | 9х20 | 10 |
| ВЦ 4-75-3,15 | 256.5 | 190 | 70 | 80 | 9х25 | 10 |
| ВЦ 4-75-4 | 312 | 308 | 94 | 80 | 9х25 | 10 |
| ВЦ 4-75-5 | 377 | 328 | 125 | 100 | 11х25 | 10 |
| ВЦ 4-75-6,3 | 466 | 440 | 165 | 100 | 12х30 | 10 |
| ВЦ 4-75-8 | 524 | 382 | 148 | 130 | 12х30 | 12 |
| ВЦ 4-75-10 | 1060 | 473 | 280 | - | 15 | 6 |
| ВЦ 4-75-12,5 | 1340 | 730 | 370 | - | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВЦ 4-75-5-О-1-2,2/1500-Пр0-У1
♦ ВЦ 4-75 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
| ДУ-400 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +400°С, материал – углеродистая сталь |
| ДУ-600 | Дымоудаление, эксплуатируется в течение 120 минут при температуре перемещаемой среды до +600°С, материал – нержавеющая сталь |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВЦ 4-75 представлены 8 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленые из оцинкованного стального листа. Рабочее колесо с 12-ью назад загнутыми лопатками, изготовленое из углеродистой стали. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВЦ 4-75-2,5 | 1 | 0,12-0,75 | 1500/3000 | 480-980/960-1970 | 193-96/740-380 |
| ВЦ 4-75-3,15 | 1 | 0,25-2,2 | 1500/3000 | 1000-1950/2000-3750 | 315-163/1250-650 |
| ВЦ 4-75-4 | 1 | 0,25-7,5 | 1000/1500/3000 | 1250-2950/1850-4300/3800-8800 | 230-130/520-290/2100-1190 |
| ВЦ 4-75-5 | 1 | 0,55-3,0 | 1000/1500 | 2600-5100/3950-7900 | 370-195/860-440 |
| ВЦ 4-75-6,3 | 1 | 2,2-7,5 | 1000/1500 | 5200-10500/8000-15800 | 600-310/1380-710 |
| ВЦ 4-75-8 | 1 | 2,2-22,0 | 750/1000/1500 | 8200-15300/11100-21600/17100-32400 | 550-430/990-640/2150-1400 |
| ВЦ 4-75-10 | 1 | 7,5-22,0 | 750/1000 | 15900-31500/21500-42000 | 860-450/1500-790 |
| ВЦ 4-75-12,5 | 1 | 22,0-30,0 | 750 | 31100-61500 | 1350-700 |
Модельный ряд и краткие технические характеристики.
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Частота вращения раб. колеса, об/мин | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВЦ 4-75-20 | 420 | 45,0 | подбор | 30000-150000 | 1100-580 | 4250 | ДО-45 | 12 |
| ВЦ 4-75-20 | 465 | 55,0 | подбор | 37000-179000 | 1350-830 | 4250 | ДО-45 | 12 |
| ВЦ 4-75-20 | 500 | 75,0 | подбор | 40000-196000 | 1560-875 | 4350 | ДО-45 | 12 |
Конструктивное исполнение 5.
Аэродинамические характеристики
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||||
| H | H1 | B | B1 | B2 | L | l | ||
| ВЦ 4-75-2,5 | 0,12/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,18/1500 | 495 | 302 | 458,5 | 162,5 | 108 | 395,5 | 125 |
| ВЦ 4-75-2,5 | 0,25/1500 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,55/3000 | 501 | 310 | 458,5 | 162,5 | 108 | 419,5 | 125 |
| ВЦ 4-75-2,5 | 0,75/3000 | 509 | 371 | 458,5 | 162,5 | 108 | 465 | 125 |
| ВЦ 4-75-3,15 | 0,25/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 0,37/1500 | 607 | 374 | 572,5 | 205 | 130,5 | 473,5 | 158 |
| ВЦ 4-75-3,15 | 1,5/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 543 | 158 |
| ВЦ 4-75-3,15 | 2,2/3000 | 624 | 391 | 572,5 | 205 | 130,5 | 567 | 158 |
| ВЦ 4-75-4 | 0,25/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,37/1000 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 0,75/1500 | 740 | 454,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 1,1/1500 | 749 | 463,5 | 721 | 260 | 160,5 | 662 | 186 |
| ВЦ 4-75-4 | 5,5/3000 | 769 | 483,5 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-4 | 7,5/3000 | 770 | 484 | 721 | 260 | 160,5 | 740 | 186 |
| ВЦ 4-75-5 | 0,55/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 0,75/1000 | 925,5 | 572 | 905 | 325 | 204 | 685 | 233 |
| ВЦ 4-75-5 | 2,2/1500 | 935,5 | 582 | 905 | 325 | 204 | 714,5 | 233 |
| ВЦ 4-75-5 | 3,0/1500 | 945,5 | 592 | 905 | 325 | 204 | 737,5 | 233 |
| ВЦ 4-75-6,3 | 2,2/1000 | 1160 | 710 | 1132 | 409,5 | 249,5 | 855 | 285 |
| ВЦ 4-75-6,3 | 3,0/1000 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 5,5/1500 | 1170 | 725 | 1132 | 409,5 | 249,5 | 900 | 285 |
| ВЦ 4-75-6,3 | 7,5/1500 | 1190 | 745 | 1132 | 409,5 | 249,5 | 925 | 285 |
| ВЦ 4-75-8 | 2,2/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 3,0/750 | 1448 | 898 | 1441 | 520 | 316 | 990 | 347 |
| ВЦ 4-75-8 | 5,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1030 | 347 |
| ВЦ 4-75-8 | 7,5/1000 | 1448 | 898 | 1441 | 520 | 316 | 1070 | 347 |
| ВЦ 4-75-8 | 18,5/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-8 | 22,0/1500 | 1448 | 898 | 1441 | 520 | 316 | 1077 | 347 |
| ВЦ 4-75-10 | 7,5/750 | 1848 | 1152 | 1795 | 650 | 395 | 1230 | 433 |
| ВЦ 4-75-10 | 11,0/750 | 1848 | 1152 | 1795 | 650 | 395 | 1370 | 433 |
| ВЦ 4-75-10 | 18,5/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1395 | 433 |
| ВЦ 4-75-10 | 22,0/1000 | 1848 | 1152 | 1795 | 650 | 395 | 1460 | 433 |
| ВЦ 4-75-12,5 | 22,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| ВЦ 4-75-12,5 | 30,0/750 | 2162 | 1336 | 2227,5 | 804,5 | 485,5 | 1780 | 540,5 |
| Модель | Размеры, мм | |||||||
| D | D1 | d | n | A1 | A2 | d1 | n1 | |
| ВЦ 4-75-2,5 | 250 | 280 | 7 | 8 | 174 | 198 | 8х12 | 4 |
| ВЦ 4-75-3,15 | 315 | 345 | 7 | 8 | 219,5 | 243 | 8х12 | 4 |
| ВЦ 4-75-4 | 400 | 430 | 7 | 8 | 279 | 303 | 8х12 | 4 |
| ВЦ 4-75-5 | 500 | 530 | 7 | 8 | 348 | 380 | 11х14 | 4 |
| ВЦ 4-75-6,3 | 630 | 660 | 7 | 8 | 439 | 470 | 11х14 | 4 |
| ВЦ 4-75-8 | 800 | 850 | 12х20 | 16 | 560 | 600 | 12х20 | 16 |
| ВЦ 4-75-10 | 1000 | 1050 | 13х20 | 24 | 700 | 750 | 12х20 | 20 |
| ВЦ 4-75-12,5 | 1250 | 1295 | 13х20 | 24 | 875 | 925 | 12х32 | 30 |
| Модель | Размеры, мм | |||||
| C | C1 | C2 | c | d2 | n2 | |
| ВЦ 4-75-2,5 | 198 | 140 | 52 | 70 | 9х20 | 10 |
| ВЦ 4-75-3,15 | 256.5 | 190 | 70 | 80 | 9х25 | 10 |
| ВЦ 4-75-4 | 312 | 308 | 94 | 80 | 9х25 | 10 |
| ВЦ 4-75-5 | 377 | 328 | 125 | 100 | 11х25 | 10 |
| ВЦ 4-75-6,3 | 466 | 440 | 165 | 100 | 12х30 | 10 |
| ВЦ 4-75-8 | 524 | 382 | 148 | 130 | 12х30 | 12 |
| ВЦ 4-75-10 | 1060 | 473 | 280 | - | 15 | 6 |
| ВЦ 4-75-12,5 | 1340 | 730 | 370 | - | 20 | 6 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВЦ 4-75-5-О-1-2,2/1500-Пр0-У1
♦ ВЦ 4-75 - Типовое обозначение
♦ 5 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 2,2/1500 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
