*Информация о модели представлена в таблице ниже
Произведено в Узбекистане
Продукт сертицифирован

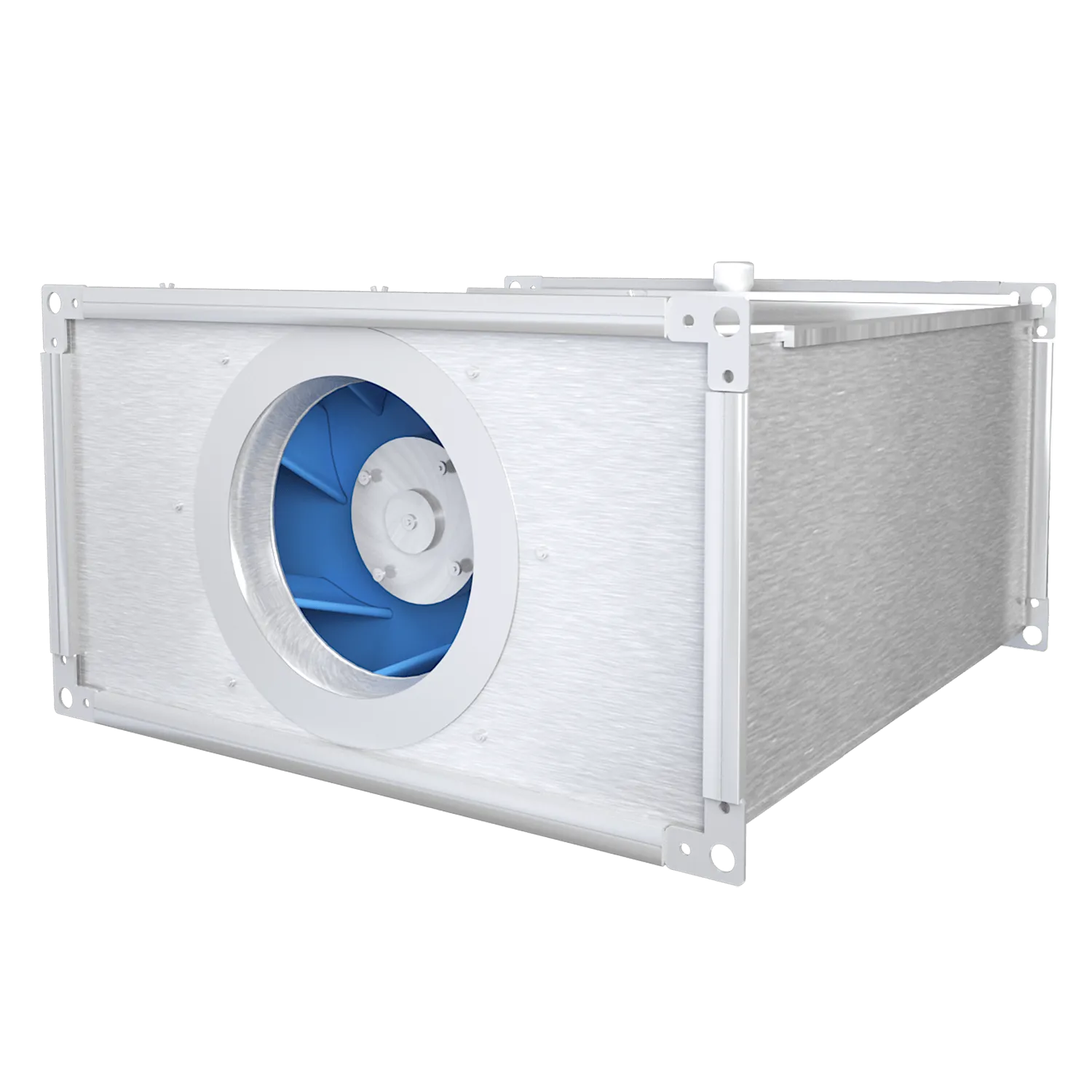

Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 (1)_1752735320.png) | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 0,25 | |
| Ток | А | 1,23/0,71 | |
| Максимальный расход воздуха | м3/ч | 680 | |
| Максимальное давление | Па | 320 | |
| Частота вращения | об/мин | 2720 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 66,0 | 38,7 | 50,6 | 54,9 | 62,4 | 59,8 | 57,8 | 52,8 | 46,7 |
| Шум на всасывании | 69,0 | 41,8 | 53,4 | 57,9 | 65,3 | 62,9 | 61 | 55,7 | 49,6 |
| Шум через корпус | 60,3 | 32,3 | 44,9 | 52,4 | 55,3 | 54,9 | 51 | 48,7 | 41,6 |

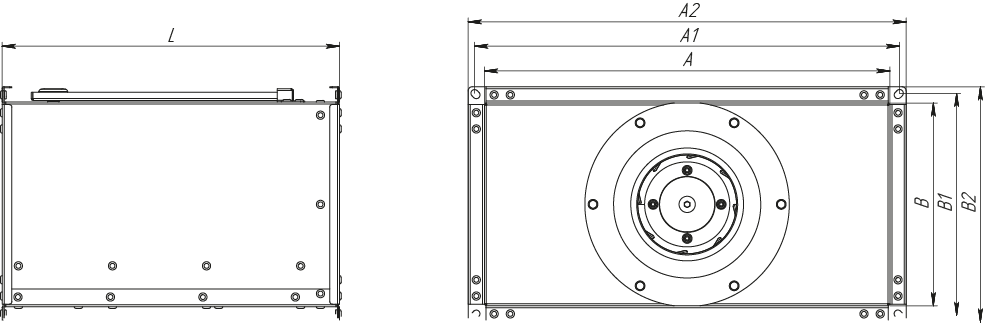

| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 0,25 | |
| Ток | А | 1,23/0,71 | |
| Максимальный расход воздуха | м3/ч | 1150 | |
| Максимальное давление | Па | 410 | |
| Частота вращения | об/мин | 2720 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 68,1 | 40,6 | 52,8 | 57,3 | 64,6 | 61,8 | 59,9 | 54,9 | 48,8 |
| Шум на всасывании | 71,0 | 43,6 | 55,7 | 60,1 | 67,6 | 64,6 | 62,7 | 57,9 | 51,7 |
| Шум через корпус | 62,3 | 34,1 | 47,2 | 54,6 | 57,6 | 56,6 | 52,7 | 50,9 | 43,7 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 0,55 | |
| Ток | А | 2,31/1,34 | |
| Максимальный расход воздуха | м3/ч | 1600 | |
| Максимальное давление | Па | 530 | |
| Частота вращения | об/мин | 2740 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 72,8 | 44,2 | 56,1 | 59,5 | 66,9 | 65,2 | 67,3 | 65,2 | 60,2 |
| Шум на всасывании | 76,0 | 47,5 | 59 | 62,9 | 70,2 | 68,2 | 70,4 | 68,2 | 63,2 |
| Шум через корпус | 67,4 | 38 | 50,5 | 57,4 | 60,2 | 60,2 | 60,4 | 61,2 | 55,2 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 0,75 | |
| Ток | А | 3,17/1,83 | |
| Максимальный расход воздуха | м3/ч | 2300 | |
| Максимальное давление | Па | 630 | |
| Частота вращения | об/мин | 2780 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 72 | 43,4 | 55,3 | 58,7 | 66,3 | 64,4 | 66,3 | 64,1 | 59,1 |
| Шум на всасывании | 75 | 46,3 | 58,3 | 61,6 | 69,2 | 67,2 | 69,4 | 67,2 | 62,3 |
| Шум через корпус | 66,4 | 36,8 | 49,8 | 56,1 | 59,2 | 59,2 | 59,4 | 60,2 | 54,3 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 0,75 | |
| Ток | А | 3,17/1,83 | |
| Максимальный расход воздуха | м3/ч | 2300 | |
| Максимальное давление | Па | 630 | |
| Частота вращения | об/мин | 2780 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 78 | 44,1 | 56,1 | 64,6 | 68,8 | 73,2 | 73,3 | 69,1 | 63 |
| Шум на всасывании | 80,9 | 46,9 | 58,8 | 67,6 | 71,8 | 76,1 | 76,1 | 72 | 66,2 |
| Шум через корпус | 71,5 | 37,4 | 49,3 | 61,1 | 60,8 | 67,1 | 65,1 | 64 | 57,2 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 0,75 | |
| Ток | А | 3,17/1,83 | |
| Максимальный расход воздуха | м3/ч | 2350 | |
| Максимальное давление | Па | 640 | |
| Частота вращения | об/мин | 2780 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 77 | 43,2 | 54,8 | 63,4 | 68 | 72,3 | 72,1 | 68,3 | 62,2 |
| Шум на всасывании | 80 | 46 | 58,1 | 66,5 | 71 | 75,2 | 75,2 | 71,1 | 64,9 |
| Шум через корпус | 70,5 | 36,5 | 48,6 | 60 | 60 | 66,2 | 64,2 | 63,1 | 55,9 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 1,1 | |
| Ток | А | 4,26/2,46 | |
| Максимальный расход воздуха | м3/ч | 3400 | |
| Максимальное давление | Па | 780 | |
| Частота вращения | об/мин | 2840 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 79,9 | 49,1 | 60,8 | 69,6 | 71,9 | 73,9 | 75,2 | 70,2 | 66,1 |
| Шум на всасывании | 83,1 | 52,2 | 64,1 | 72,5 | 75,1 | 77,1 | 78,5 | 73 | 69,1 |
| Шум через корпус | 72,6 | 42,7 | 53,6 | 65 | 63,1 | 67,1 | 66,5 | 64 | 59,1 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 1,1 | |
| Ток | А | 4,26/2,46 | |
| Максимальный расход воздуха | м3/ч | 3400 | |
| Максимальное давление | Па | 800 | |
| Частота вращения | об/мин | 2840 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 78,9 | 48,2 | 60,1 | 68,6 | 70,8 | 73 | 74,2 | 69,1 | 64,9 |
| Шум на всасывании | 82 | 51,1 | 62,9 | 71,6 | 74,1 | 76,3 | 77,2 | 72,2 | 68 |
| Шум через корпус | 71,7 | 41,6 | 52,4 | 64,1 | 62,1 | 66,3 | 65,2 | 63,2 | 58 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 1,5 | |
| Ток | А | 5,75/3,32 | |
| Максимальный расход воздуха | м3/ч | 4700 | |
| Максимальное давление | Па | 1060 | |
| Частота вращения | об/мин | 2840 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 83,5 | 54 | 65 | 70,6 | 76 | 77,1 | 79,6 | 73,2 | 68,9 |
| Шум на нагнетании | 86,5 | 57,3 | 68,1 | 73,5 | 79 | 80,1 | 82,5 | 76,1 | 72,3 |
| Шум через корпус | 75,8 | 47,8 | 57,6 | 66 | 67 | 70,1 | 70,5 | 67,1 | 62,3 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 1,5 | |
| Ток | А | 5,75/3,32 | |
| Максимальный расход воздуха | м3/ч | 4800 | |
| Максимальное давление | Па | 1060 | |
| Частота вращения | об/мин | 2840 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 82,4 | 53,1 | 63,9 | 69,7 | 74,9 | 76 | 78,3 | 72,1 | 68,2 |
| Шум на нагнетании | 85,4 | 56,2 | 67,1 | 72,4 | 77,8 | 79,1 | 81,4 | 75,1 | 71,2 |
| Шум через корпус | 74,7 | 46,7 | 56,6 | 64,9 | 65,8 | 69,1 | 69,4 | 66,1 | 61,2 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 2,2 | |
| Ток | А | 8,01/4,63 | |
| Максимальный расход воздуха | м3/ч | 4800 (5700) | |
| Максимальное давление | Па | 1060 (1500) | |
| Частота вращения | об/мин | 2840 (3420) |
1 — характеристика на номинальных оборотах без использования частотного регулятора (n nom=2840 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=3420 мин-1)
Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)
Для характеристики 1:
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 82,5 | 53,3 | 64,1 | 69,8 | 74,8 | 76,3 | 78,3 | 72,3 | 68,1 |
| Шум на нагнетании | 85,5 | 56,1 | 67,3 | 72,5 | 77,9 | 79,2 | 81,5 | 75,1 | 70,9 |
| Шум через корпус | 74,8 | 46,6 | 56,8 | 65 | 65,9 | 69,2 | 69,5 | 66,1 | 60,9 |
Для характеристики 2:
| Режим работы, Па | Уровень звука L, дБА | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||
| Шум на всасывании | 87,2 | 57,9 | 69 | 74,4 | 79,6 | 80,8 | 83,1 | 76,8 | 72,9 |
| Шум на нагнетании | 90,5 | 61,4 | 72 | 77,6 | 83,3 | 84,2 | 86,3 | 80,4 | 76,3 |
| Шум через корпус | 79,8 | 51,9 | 61,5 | 70,1 | 71,3 | 74,2 | 74,3 | 71,4 | 66,3 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 3,0 | |
| Ток | А | 10,5/6,1 | |
| Максимальный расход воздуха | м3/ч | 6800 | |
| Максимальное давление | Па | 1350 | |
| Частота вращения | об/мин | 2860 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 87 | 56,6 | 64,3 | 72 | 78,4 | 79,5 | 83,8 | 78,6 | 72,2 |
| Шум на нагнетании | 89,9 | 59,3 | 67,4 | 74,7 | 81,4 | 82,4 | 86,7 | 81,3 | 75,6 |
| Шум через корпус | 78,1 | 49,8 | 55,9 | 66,2 | 68,4 | 71,4 | 73,7 | 71,3 | 64,6 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 3,0 | |
| Ток | А | 10,5/6,1 | |
| Максимальный расход воздуха | м3/ч | 7400 | |
| Максимальное давление | Па | 1350 | |
| Частота вращения | об/мин | 2860 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 86,1 | 55,4 | 63,3 | 71,1 | 77,2 | 78,7 | 82,9 | 77,3 | 71,3 |
| Шум на нагнетании | 88,9 | 58,7 | 66,5 | 73,8 | 80,3 | 81,6 | 85,5 | 80,4 | 74,3 |
| Шум через корпус | 77,1 | 49,2 | 55 | 65,3 | 67,3 | 70,6 | 72,5 | 70,4 | 63,3 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 3,0 | |
| Ток | А | 11,1/6,39 | |
| Максимальный расход воздуха | м3/ч | 4600 (8400) | |
| Максимальное давление | Па | 450 (1400) | |
| Частота вращения | об/мин | 1410 (2490) |

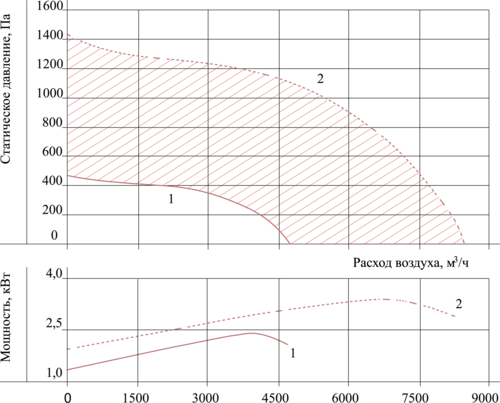

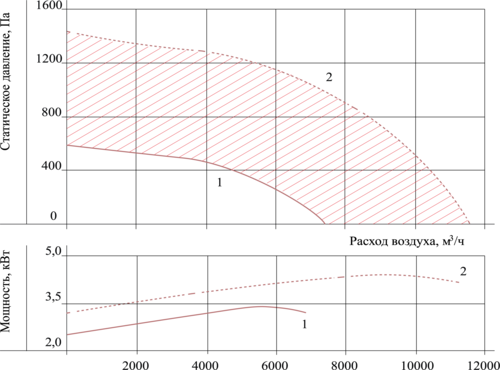

1 — характеристика на номинальных оборотах без использования частотного регулятора (n nom=1410 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=2489 мин-1)
Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)
Для характеристики 1:
| Режим работы, Па | Уровень звука L, | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 73 | 49 | 51,1 | 60,5 | 63,9 | 69,1 | 66,5 | 64,4 | 58,2 |
| Шум на нагнетании | 76 | 52 | 53,9 | 63,5 | 67,2 | 72,1 | 69,4 | 67,4 | 61,1 |
| Шум через корпус | 65,3 | 42,5 | 42,9 | 55,5 | 54,7 | 61,6 | 56,9 | 57,9 | 50,6 |
Для характеристики 2:
| Режим работы, Па | Уровень звука L, | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 86,1 | 60,5 | 62,3 | 72,9 | 76 | 81,5 | 81,7 | 76,2 | 71,4 |
| Шум на нагнетании | 88,9 | 63,3 | 65,2 | 75,5 | 79,1 | 84,1 | 84,5 | 79,1 | 74,3 |
| Шум через корпус | 76,9 | 53,8 | 53,2 | 66,5 | 65,6 | 72,6 | 71 | 68,6 | 62,8 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 3,0 | |
| Ток | А | 10,5/6,1 | |
| Максимальный расход воздуха | м3/ч | 7500 | |
| Максимальное давление | Па | 1350 | |
| Частота вращения | об/мин | 2860 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 86 | 60,3 | 62,1 | 72,9 | 76,3 | 81,1 | 81,6 | 76,5 | 71,3 |
| Шум на нагнетании | 89,1 | 63,5 | 65,4 | 75,8 | 79,1 | 84,5 | 84,7 | 79,2 | 74,4 |
| Шум через корпус | 76,6 | 54 | 52,9 | 66,3 | 65,1 | 72,5 | 70,7 | 68,2 | 62,4 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~380/3~660 |
| Потребляемая мощность | кВт | 5,5 | |
| Ток | А | 10,53/6,08 | |
| Максимальный расход воздуха | м3/ч | 9800 | |
| Максимальное давление | Па | 1680 | |
| Частота вращения | об/мин | 2890 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 90,9 | 67,1 | 69,2 | 78,7 | 81,9 | 87 | 84,5 | 82,3 | 76 |
| Шум на нагнетании | 94 | 70 | 71,9 | 81,5 | 85,1 | 90,4 | 87,4 | 85 | 79,2 |
| Шум через корпус | 80,8 | 60,5 | 58,4 | 71 | 70,1 | 77,4 | 72,4 | 73 | 66,2 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~220/3~380 |
| Потребляемая мощность | кВт | 3,0 | |
| Ток | А | 11,1/6,39 | |
| Максимальный расход воздуха | м3/ч | 4600 (8300) | |
| Максимальное давление | Па | 450 (1400) | |
| Частота вращения | об/мин | 1410 (2510) |
1 — характеристика на номинальных оборотах без использования частотного регулятора (n nom=1410 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=2489 мин-1)
Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)
Для характеристики 1:
| Режим работы, Па | Уровень звука L, | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 73,1 | 49 | 51 | 60,6 | 64,1 | 69,3 | 66,6 | 64,1 | 58,1 |
| Шум на нагнетании | 76 | 52,1 | 53,9 | 63,5 | 66,9 | 72,3 | 69,3 | 67,3 | 60,9 |
| Шум через корпус | 65,3 | 42,6 | 42,9 | 55,5 | 54,4 | 61,8 | 56,8 | 57,8 | 50,4 |
Для характеристики 2:
| Режим работы, Па | Уровень звука L, | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 86 | 60,3 | 62,1 | 72,9 | 76,3 | 81,1 | 81,6 | 76,5 | 71,3 |
| Шум на нагнетании | 89,1 | 63,5 | 65,4 | 75,8 | 79,1 | 84,5 | 84,7 | 79,2 | 74,4 |
| Шум через корпус | 76,9 | 54 | 52,9 | 66,3 | 65,1 | 72,5 | 70,7 | 68,2 | 62,4 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
 | Напряжение | В | 3~380/3~660 |
| Потребляемая мощность | кВт | 5,5 | |
| Ток | А | 10,53/6,08 | |
| Максимальный расход воздуха | м3/ч | 9800 | |
| Максимальное давление | Па | 1680 | |
| Частота вращения | об/мин | 2890 |
| Режим работы, Па | Уровень звука | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| L, дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 90,9 | 67,2 | 68,9 | 78,4 | 82 | 87,2 | 84,2 | 82 | 75,9 |
| Шум на нагнетании | 94 | 70,1 | 72,3 | 81,6 | 85 | 90,3 | 87,5 | 85,2 | 79 |
| Шум через корпус | 80,8 | 60,6 | 58,8 | 71,1 | 70 | 77,3 | 72,5 | 73,2 | 66 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
Радиальные вентиляторы для прямоугольных каналов предназначены для перемещения воздуха и других не взрывоопасных газовых смесей в системах вентиляции и кондиционирования воздуха.
Аналог: WNP, VL, ВРПП, VRN.
Вентиляторы ВКПП представлены 9 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки прямоугольного оборудования. Корпус вентилятора изготовлен из оцинкованного стального листа и имеет съемную сервисную крышку. В вентиляторах используется свободное рабочее колесо с назад загнутыми лопатками, установленное на валу электродвигателя. Материал колёс прочный полиамид, армированный стекловолокном. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Конструктивно двигатель расположен в потоке перемещаемого воздуха, что способствует эффективному отводу теплоты. Степень защиты: IP 54. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Для предотвращения передачи вибраций от вентилятора к воздуховоду рекомендуется монтировать до и после вентилятора гибкие вставки.
_1752751930.png) | Напряжение | В | 3~380/3~660 |
| Потребляемая мощность | кВт | 4,0 | |
| Ток | А | 8,36/4,85 | |
| Максимальный расход воздуха | м3/ч | 7500 (11500) | |
| Максимальное давление | Па | 500 (1400) | |
| Частота вращения | об/мин | 1435 (2230) |
1 — характеристика на номинальных оборотах без использования частотного регулятора (n nom=1435 мин-1)
2 — характеристика на максимальных оборотах при использовании частотного регулятора (n max=2229 мин-1)
Заштрихованная область — область характеристик при использовании частотного регулятора (n nom < n < n max)
Для характеристики 1:
| Режим работы, Па | Уровень звука L, | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 78,5 | 47,7 | 55,6 | 67,2 | 69,7 | 73,8 | 73,1 | 69 | 64,6 |
| Шум на нагнетании | 81,5 | 51 | 58,9 | 70,3 | 72,6 | 77 | 75,9 | 72 | 67,6 |
| Шум через корпус | 69,7 | 41,5 | 46,9 | 61,3 | 59,1 | 65,5 | 62,4 | 61,5 | 56,1 |
Для характеристики 2:
| Режим работы, Па | Уровень звука L, | Уровень звуковой мощности (L, дБА) ктавных полосах частот, Гц | |||||||
| дБА | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| Шум на всасывании | 88,6 | 57,3 | 63 | 76,8 | 79,1 | 83,4 | 84,6 | 78 | 73,9 |
| Шум на нагнетании | 91,5 | 60,1 | 66,3 | 79,8 | 81,8 | 86,1 | 87,4 | 81,3 | 77,2 |
| Шум через корпус | 79,5 | 50,6 | 54,3 | 70,8 | 68,3 | 74,6 | 73,9 | 70,8 | 65,7 |
| Модель | Размеры, мм | Масса, кг | |||||||
| A | A1 | A2 | B | B1 | B2 | L | d | ||
| ВКПП 40х20-2D18 | 400 | 424 | 440 | 200 | 224 | 240 | 385 | 9 | 13,5 |
| ВКПП 50х25-2D20 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 16,7 |
| ВКПП 50х25-2D22 | 500 | 524 | 540 | 250 | 274 | 290 | 416 | 9 | 18,6 |
| ВКПП 50х30-2D22 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 19,6 |
| ВКПП 50х30-2D25 | 500 | 524 | 540 | 300 | 324 | 340 | 458 | 9 | 23,9 |
| ВКПП 60х30-2D25 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 25,4 |
| ВКПП 60х30-2D28 | 600 | 624 | 640 | 300 | 324 | 340 | 498 | 9 | 26,3 |
| ВКПП 60х35-2D28 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 27,3 |
| ВКПП 60х35-2D31 | 600 | 624 | 640 | 350 | 374 | 390 | 498 | 9 | 38,7 |
| ВКПП 70х40-2DM31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 49,3 |
| ВКПП 70х40-2D31 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 51,3 |
| ВКПП 70х40-2D35 | 700 | 730 | 760 | 400 | 430 | 460 | 600 | 11 | 61 |
| ВКПП 80х50-2D35 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,7 |
| ВКПП 80х50-2D40 | 800 | 830 | 760 | 500 | 530 | 560 | 635 | 11 | 67,8 |
| ВКПП 90х50-2D35 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 71,1 |
| ВКПП 90х50-2D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 84 |
| ВКПП 90х50-4D40 | 900 | 930 | 760 | 500 | 530 | 560 | 650 | 11 | 79,8 |
| ВКПП 100х50-2D40 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 88,8 |
| ВКПП 100х50-4D45 | 1000 | 1030 | 760 | 500 | 530 | 560 | 670 | 11 | 90,1 |
Пример обозначения:
ВКПП 50х30-2D22
♦ ВКПП - Типовое обозначение
♦ 50х30 - Типоразмер АхВ, см
♦ 2 - Число полюсов электродвигателя
♦ D - Электродвигатель (D-трёхфазный)
♦ 22 - Диаметр рабочего колеса, см
