*Информация о модели представлена в таблице ниже
Произведено в Узбекистане
Продукт сертицифирован
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.

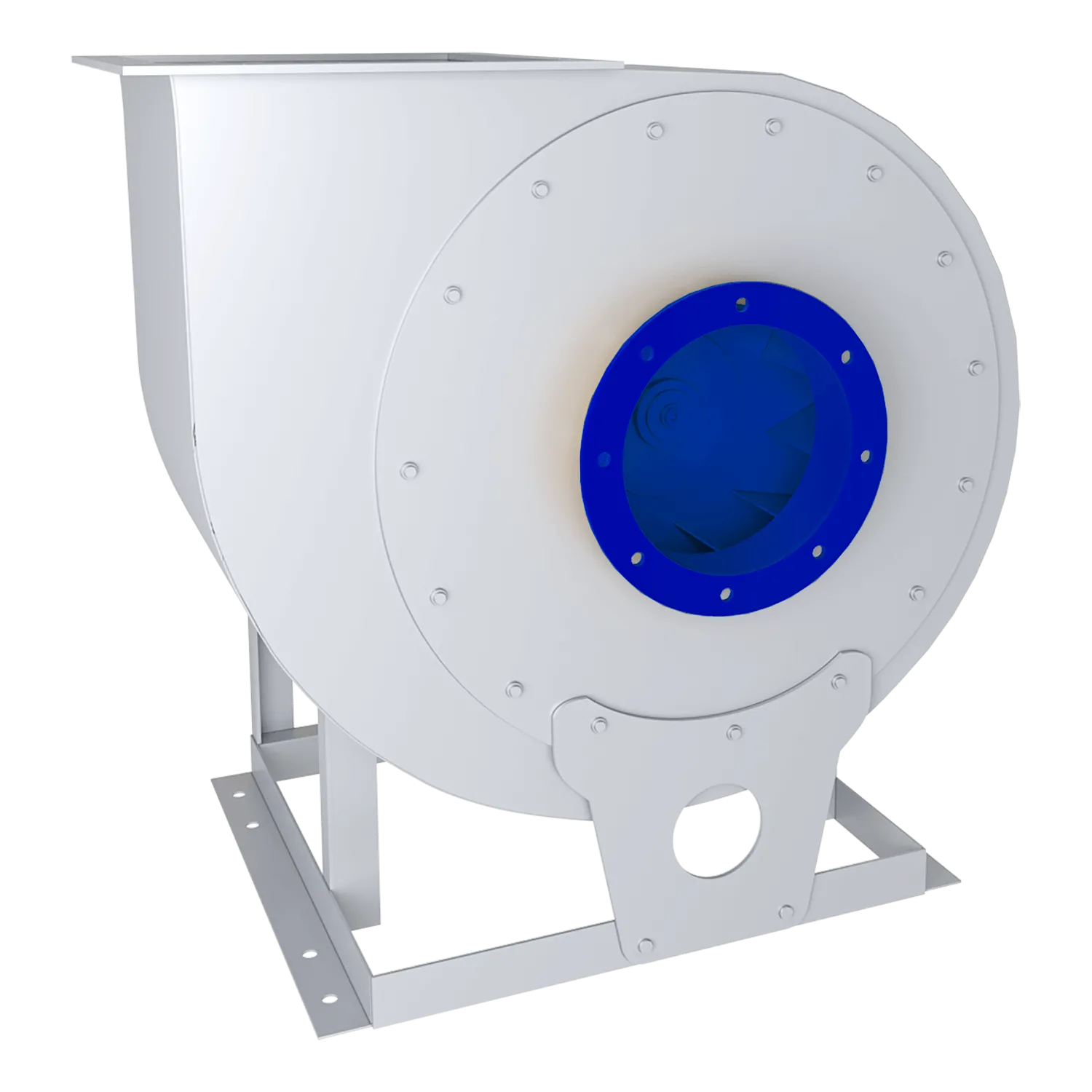

Вентиляторы ВР 12-26 представлены 6 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 32-мя вперёд загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 12-26-2,5 | 1 | 1,1 | 3000 | 320-950 | 1730-1500 |
| ВР 12-26-3,15 | 1 | 3,0-4,0 | 3000 | 1000-2200 | 2600-2450 |
| ВР 12-26-4 | 1 | 7,5-15,0 | 3000 | 2000-4250 | 4750-4200 |
| ВР 12-26-4,5 | 1 | 18,5 | 3000 | 3500-5400 | 5850-5150 |
| ВР 12-26-5 | 1 | 30,0-45,0 | 3000 | 4500-9400 | 7750-6950 |
| ВР 12-26-5,5 | 1 | 45,0 | 3000 | 5000-9400 | 8000-6800 |
| Модельный ряд и краткие технические характеристики. | |||||
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 12-26-2,5 | 1 | 1,1 | 3000 | 320-950 | 1730-1500 | 30 | ДО-40 | 4 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 93 | 92 | 91 | 93 | 90 | 87 | 83 | 81 | 95 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 12-26-2,5 | 1,1/3000 | 150 | 250 | 152 | 72 | 380 |
| ВР 12-26-3,15 | 3,0/3000 | 186 | 305 | 189 | 90 | 430 |
| ВР 12-26-3,15 | 4,0/3000 | 186 | 305 | 189 | 90 | 450 |
| ВР 12-26-4 | 7,5/3000 | 238 | 380 | 240 | 115 | 560 |
| ВР 12-26-4 | 15,0/3000 | 238 | 380 | 240 | 115 | 690 |
| ВР 12-26-4,5 | 18,5/3000 | 268 | 420 | 268 | 130 | 800 |
| ВР 12-26-5 | 30,0/3000 | 298 | 470 | 297 | 143 | 820 |
| ВР 12-26-5 | 45,0/3000 | 298 | 470 | 297 | 143 | 930 |
| ВР 12-26-5,5 | 45,0/3000 | 327 | 500 | 326 | 157 | 950 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 12-26-2,5 | 1,1/3000 | 155 | 180 | 8 | 8 | 100 | 75 | 130 | 105 | 80 | 80 | 8 | 8 | 245 | 210 | 25 | 12 | 4 |
| ВР 12-26-3,15 | 3,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-3,15 | 4,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-4 | 7,5/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 340 | 42 | 14 | 4 |
| ВР 12-26-4 | 15,0/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 440 | 42 | 14 | 4 |
| ВР 12-26-4,5 | 18,5/3000 | 280 | 310 | 8 | 8 | 180 | 135 | 220 | 175 | 100 | 100 | 8 | 8 | 440 | 490 | 45 | 14 | 4 |
| ВР 12-26-5 | 30,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 520 | 53 | 18 | 4 |
| ВР 12-26-5 | 45,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 580 | 53 | 18 | 4 |
| ВР 12-26-5,5 | 45,0/3000 | 340 | 370 | 10 | 8 | 220 | 165 | 270 | 200 | 90 | 100 | 10 | 10 | 500 | 600 | 60 | 18 | 4 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 12-26-4-О-1-7,5/3000-Пр0-У1
♦ ВР 12-26 - Типовое обозначение
♦ 4 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 7,5/3000 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 12-26 представлены 6 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 32-мя вперёд загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 12-26-2,5 | 1 | 1,1 | 3000 | 320-950 | 1730-1500 |
| ВР 12-26-3,15 | 1 | 3,0-4,0 | 3000 | 1000-2200 | 2600-2450 |
| ВР 12-26-4 | 1 | 7,5-15,0 | 3000 | 2000-4250 | 4750-4200 |
| ВР 12-26-4,5 | 1 | 18,5 | 3000 | 3500-5400 | 5850-5150 |
| ВР 12-26-5 | 1 | 30,0-45,0 | 3000 | 4500-9400 | 7750-6950 |
| ВР 12-26-5,5 | 1 | 45,0 | 3000 | 5000-9400 | 8000-6800 |
| Модельный ряд и краткие технические характеристики. | |||||
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 12-26-3,15 | 1 | 3,0 | 3000 | 1000-1820 | 2600-2500 | 45 | ДО-40 | 4 |
| ВР 12-26-3,15 | 1 | 4,0 | 3000 | 1000-2200 | 2600-2450 | 55 | ДО-40 | 4 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 96 | 95 | 97 | 99 | 99 | 98 | 88 | 80 | 103 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 12-26-2,5 | 1,1/3000 | 150 | 250 | 152 | 72 | 380 |
| ВР 12-26-3,15 | 3,0/3000 | 186 | 305 | 189 | 90 | 430 |
| ВР 12-26-3,15 | 4,0/3000 | 186 | 305 | 189 | 90 | 450 |
| ВР 12-26-4 | 7,5/3000 | 238 | 380 | 240 | 115 | 560 |
| ВР 12-26-4 | 15,0/3000 | 238 | 380 | 240 | 115 | 690 |
| ВР 12-26-4,5 | 18,5/3000 | 268 | 420 | 268 | 130 | 800 |
| ВР 12-26-5 | 30,0/3000 | 298 | 470 | 297 | 143 | 820 |
| ВР 12-26-5 | 45,0/3000 | 298 | 470 | 297 | 143 | 930 |
| ВР 12-26-5,5 | 45,0/3000 | 327 | 500 | 326 | 157 | 950 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 12-26-2,5 | 1,1/3000 | 155 | 180 | 8 | 8 | 100 | 75 | 130 | 105 | 80 | 80 | 8 | 8 | 245 | 210 | 25 | 12 | 4 |
| ВР 12-26-3,15 | 3,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-3,15 | 4,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-4 | 7,5/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 340 | 42 | 14 | 4 |
| ВР 12-26-4 | 15,0/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 440 | 42 | 14 | 4 |
| ВР 12-26-4,5 | 18,5/3000 | 280 | 310 | 8 | 8 | 180 | 135 | 220 | 175 | 100 | 100 | 8 | 8 | 440 | 490 | 45 | 14 | 4 |
| ВР 12-26-5 | 30,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 520 | 53 | 18 | 4 |
| ВР 12-26-5 | 45,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 580 | 53 | 18 | 4 |
| ВР 12-26-5,5 | 45,0/3000 | 340 | 370 | 10 | 8 | 220 | 165 | 270 | 200 | 90 | 100 | 10 | 10 | 500 | 600 | 60 | 18 | 4 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 12-26-4-О-1-7,5/3000-Пр0-У1
♦ ВР 12-26 - Типовое обозначение
♦ 4 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 7,5/3000 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 12-26 представлены 6 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 32-мя вперёд загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 12-26-2,5 | 1 | 1,1 | 3000 | 320-950 | 1730-1500 |
| ВР 12-26-3,15 | 1 | 3,0-4,0 | 3000 | 1000-2200 | 2600-2450 |
| ВР 12-26-4 | 1 | 7,5-15,0 | 3000 | 2000-4250 | 4750-4200 |
| ВР 12-26-4,5 | 1 | 18,5 | 3000 | 3500-5400 | 5850-5150 |
| ВР 12-26-5 | 1 | 30,0-45,0 | 3000 | 4500-9400 | 7750-6950 |
| ВР 12-26-5,5 | 1 | 45,0 | 3000 | 5000-9400 | 8000-6800 |
| Модельный ряд и краткие технические характеристики. | |||||
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 12-26-4 | 1 | 7,5 | 3000 | 2000-3000 | 4600-4200 | 110 | ДО-41 | 4 |
| ВР 12-26-4 | 1 | 15,0 | 3000 | 2000-4250 | 4750-4200 | 170 | ДО-41 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 97 | 98 | 99 | 104 | 105 | 101 | 98 | 93 | 114 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 12-26-2,5 | 1,1/3000 | 150 | 250 | 152 | 72 | 380 |
| ВР 12-26-3,15 | 3,0/3000 | 186 | 305 | 189 | 90 | 430 |
| ВР 12-26-3,15 | 4,0/3000 | 186 | 305 | 189 | 90 | 450 |
| ВР 12-26-4 | 7,5/3000 | 238 | 380 | 240 | 115 | 560 |
| ВР 12-26-4 | 15,0/3000 | 238 | 380 | 240 | 115 | 690 |
| ВР 12-26-4,5 | 18,5/3000 | 268 | 420 | 268 | 130 | 800 |
| ВР 12-26-5 | 30,0/3000 | 298 | 470 | 297 | 143 | 820 |
| ВР 12-26-5 | 45,0/3000 | 298 | 470 | 297 | 143 | 930 |
| ВР 12-26-5,5 | 45,0/3000 | 327 | 500 | 326 | 157 | 950 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 12-26-2,5 | 1,1/3000 | 155 | 180 | 8 | 8 | 100 | 75 | 130 | 105 | 80 | 80 | 8 | 8 | 245 | 210 | 25 | 12 | 4 |
| ВР 12-26-3,15 | 3,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-3,15 | 4,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-4 | 7,5/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 340 | 42 | 14 | 4 |
| ВР 12-26-4 | 15,0/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 440 | 42 | 14 | 4 |
| ВР 12-26-4,5 | 18,5/3000 | 280 | 310 | 8 | 8 | 180 | 135 | 220 | 175 | 100 | 100 | 8 | 8 | 440 | 490 | 45 | 14 | 4 |
| ВР 12-26-5 | 30,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 520 | 53 | 18 | 4 |
| ВР 12-26-5 | 45,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 580 | 53 | 18 | 4 |
| ВР 12-26-5,5 | 45,0/3000 | 340 | 370 | 10 | 8 | 220 | 165 | 270 | 200 | 90 | 100 | 10 | 10 | 500 | 600 | 60 | 18 | 4 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 12-26-4-О-1-7,5/3000-Пр0-У1
♦ ВР 12-26 - Типовое обозначение
♦ 4 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 7,5/3000 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 12-26 представлены 6 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 32-мя вперёд загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 12-26-2,5 | 1 | 1,1 | 3000 | 320-950 | 1730-1500 |
| ВР 12-26-3,15 | 1 | 3,0-4,0 | 3000 | 1000-2200 | 2600-2450 |
| ВР 12-26-4 | 1 | 7,5-15,0 | 3000 | 2000-4250 | 4750-4200 |
| ВР 12-26-4,5 | 1 | 18,5 | 3000 | 3500-5400 | 5850-5150 |
| ВР 12-26-5 | 1 | 30,0-45,0 | 3000 | 4500-9400 | 7750-6950 |
| ВР 12-26-5,5 | 1 | 45,0 | 3000 | 5000-9400 | 8000-6800 |
| Модельный ряд и краткие технические характеристики. | |||||
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 12-26-4,5 | 1 | 18,5 | 3000 | 3500-5400 | 5850-5150 | 215 | ДО-41 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 99 | 100 | 101 | 105 | 106 | 103 | 100 | 94 | 115 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 12-26-2,5 | 1,1/3000 | 150 | 250 | 152 | 72 | 380 |
| ВР 12-26-3,15 | 3,0/3000 | 186 | 305 | 189 | 90 | 430 |
| ВР 12-26-3,15 | 4,0/3000 | 186 | 305 | 189 | 90 | 450 |
| ВР 12-26-4 | 7,5/3000 | 238 | 380 | 240 | 115 | 560 |
| ВР 12-26-4 | 15,0/3000 | 238 | 380 | 240 | 115 | 690 |
| ВР 12-26-4,5 | 18,5/3000 | 268 | 420 | 268 | 130 | 800 |
| ВР 12-26-5 | 30,0/3000 | 298 | 470 | 297 | 143 | 820 |
| ВР 12-26-5 | 45,0/3000 | 298 | 470 | 297 | 143 | 930 |
| ВР 12-26-5,5 | 45,0/3000 | 327 | 500 | 326 | 157 | 950 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 12-26-2,5 | 1,1/3000 | 155 | 180 | 8 | 8 | 100 | 75 | 130 | 105 | 80 | 80 | 8 | 8 | 245 | 210 | 25 | 12 | 4 |
| ВР 12-26-3,15 | 3,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-3,15 | 4,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-4 | 7,5/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 340 | 42 | 14 | 4 |
| ВР 12-26-4 | 15,0/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 440 | 42 | 14 | 4 |
| ВР 12-26-4,5 | 18,5/3000 | 280 | 310 | 8 | 8 | 180 | 135 | 220 | 175 | 100 | 100 | 8 | 8 | 440 | 490 | 45 | 14 | 4 |
| ВР 12-26-5 | 30,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 520 | 53 | 18 | 4 |
| ВР 12-26-5 | 45,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 580 | 53 | 18 | 4 |
| ВР 12-26-5,5 | 45,0/3000 | 340 | 370 | 10 | 8 | 220 | 165 | 270 | 200 | 90 | 100 | 10 | 10 | 500 | 600 | 60 | 18 | 4 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 12-26-4-О-1-7,5/3000-Пр0-У1
♦ ВР 12-26 - Типовое обозначение
♦ 4 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 7,5/3000 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 12-26 представлены 6 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 32-мя вперёд загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 12-26-2,5 | 1 | 1,1 | 3000 | 320-950 | 1730-1500 |
| ВР 12-26-3,15 | 1 | 3,0-4,0 | 3000 | 1000-2200 | 2600-2450 |
| ВР 12-26-4 | 1 | 7,5-15,0 | 3000 | 2000-4250 | 4750-4200 |
| ВР 12-26-4,5 | 1 | 18,5 | 3000 | 3500-5400 | 5850-5150 |
| ВР 12-26-5 | 1 | 30,0-45,0 | 3000 | 4500-9400 | 7750-6950 |
| ВР 12-26-5,5 | 1 | 45,0 | 3000 | 5000-9400 | 8000-6800 |
| Модельный ряд и краткие технические характеристики. | |||||
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 12-26-5 | 1 | 30,0 | 3000 | 4500-8400 | 7750-6950 | 292 | ДО-42 | 6 |
| ВР 12-26-5 | 1 | 45,0 | 3000 | 4500-9400 | 7750-6950 | 327 | ДО-42 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 100 | 101 | 103 | 106 | 107 | 104 | 102 | 95 | 117 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 12-26-2,5 | 1,1/3000 | 150 | 250 | 152 | 72 | 380 |
| ВР 12-26-3,15 | 3,0/3000 | 186 | 305 | 189 | 90 | 430 |
| ВР 12-26-3,15 | 4,0/3000 | 186 | 305 | 189 | 90 | 450 |
| ВР 12-26-4 | 7,5/3000 | 238 | 380 | 240 | 115 | 560 |
| ВР 12-26-4 | 15,0/3000 | 238 | 380 | 240 | 115 | 690 |
| ВР 12-26-4,5 | 18,5/3000 | 268 | 420 | 268 | 130 | 800 |
| ВР 12-26-5 | 30,0/3000 | 298 | 470 | 297 | 143 | 820 |
| ВР 12-26-5 | 45,0/3000 | 298 | 470 | 297 | 143 | 930 |
| ВР 12-26-5,5 | 45,0/3000 | 327 | 500 | 326 | 157 | 950 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 12-26-2,5 | 1,1/3000 | 155 | 180 | 8 | 8 | 100 | 75 | 130 | 105 | 80 | 80 | 8 | 8 | 245 | 210 | 25 | 12 | 4 |
| ВР 12-26-3,15 | 3,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-3,15 | 4,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-4 | 7,5/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 340 | 42 | 14 | 4 |
| ВР 12-26-4 | 15,0/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 440 | 42 | 14 | 4 |
| ВР 12-26-4,5 | 18,5/3000 | 280 | 310 | 8 | 8 | 180 | 135 | 220 | 175 | 100 | 100 | 8 | 8 | 440 | 490 | 45 | 14 | 4 |
| ВР 12-26-5 | 30,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 520 | 53 | 18 | 4 |
| ВР 12-26-5 | 45,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 580 | 53 | 18 | 4 |
| ВР 12-26-5,5 | 45,0/3000 | 340 | 370 | 10 | 8 | 220 | 165 | 270 | 200 | 90 | 100 | 10 | 10 | 500 | 600 | 60 | 18 | 4 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 12-26-4-О-1-7,5/3000-Пр0-У1
♦ ВР 12-26 - Типовое обозначение
♦ 4 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 7,5/3000 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
| Индекс | Назначение и материалы |
| О | Общепромышленное исполнение, материал – углеродистая сталь, оцинкованная сталь |
| К | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| Ж | Теплостойкое исполнение (допустимая температура перемещаемой среды до +200 °С), материал – углеродистая сталь |
| КЖ | Коррозионностойкое теплостойкое исполнение, материал – нержавеющая сталь (допустимая температура до +200 °С) |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВА | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
Масса и размеры могут отличаться в зависимости от назначения и используемых материалов.
Вентиляторы ВР 12-26 представлены 6 типоразмерами, в каждом из которых доступны различные модификации, что увеличивает функциональные возможности линейки данного оборудования. Вентилятор имеет спиральный поворотный корпус в виде улитки и раму, изготовленные из углеродистой стали. Рабочее колесо с 32-мя вперёд загнутыми лопатками. В качестве привода вентилятора используются асинхронные трёхфазные электродвигатели с короткозамкнутым ротором. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса правое или левое. Производительность вентиляторов регулируется изменением числа оборотов электродвигателя. Для плавного изменения производительности вентиляторов рекомендуется использовать частотные преобразователи, влияющие на величину частоты и напряжения. Рабочий диапазон температур перемещаемого воздуха от -40°C до +40°C.
| Модель | Конструктивное исполнение | Комплектация электродвигателями | Пределы параметров в рабочей зоне | ||
| Мощность, кВт | Частота вращения, об/мин | Производительность, м3/ч | Полное давление, Па | ||
| ВР 12-26-2,5 | 1 | 1,1 | 3000 | 320-950 | 1730-1500 |
| ВР 12-26-3,15 | 1 | 3,0-4,0 | 3000 | 1000-2200 | 2600-2450 |
| ВР 12-26-4 | 1 | 7,5-15,0 | 3000 | 2000-4250 | 4750-4200 |
| ВР 12-26-4,5 | 1 | 18,5 | 3000 | 3500-5400 | 5850-5150 |
| ВР 12-26-5 | 1 | 30,0-45,0 | 3000 | 4500-9400 | 7750-6950 |
| ВР 12-26-5,5 | 1 | 45,0 | 3000 | 5000-9400 | 8000-6800 |
| Модельный ряд и краткие технические характеристики. | |||||
Конструктивное исполнение.
Положение корпуса.
Технические характеристики
| Модель | Конструктивное исполнение | Электродвигатель | Производительность, м3/ч | Полное давление, Па | Масса, кг не более | Виброизолятор | ||
| Мощность, кВт | Частота вращения, об/мин | Тип | Кол. | |||||
| ВР 12-26-5,5 | 1 | 45,0 | 3000 | 5000-9400 | 8000-6800 | 370 | ДО-42 | 6 |
Аэродинамические характеристики
Акустические характеристики
| Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |
| 103 | 104 | 106 | 108 | 107 | 106 | 104 | 98 | 118 |
Частота вращения, 3000 об/мин.
Габаритные и присоединительные размеры
| Модель | Электродвигатель | Размеры, мм | ||||
| A | H | h | L | Lmax | ||
| ВР 12-26-2,5 | 1,1/3000 | 150 | 250 | 152 | 72 | 380 |
| ВР 12-26-3,15 | 3,0/3000 | 186 | 305 | 189 | 90 | 430 |
| ВР 12-26-3,15 | 4,0/3000 | 186 | 305 | 189 | 90 | 450 |
| ВР 12-26-4 | 7,5/3000 | 238 | 380 | 240 | 115 | 560 |
| ВР 12-26-4 | 15,0/3000 | 238 | 380 | 240 | 115 | 690 |
| ВР 12-26-4,5 | 18,5/3000 | 268 | 420 | 268 | 130 | 800 |
| ВР 12-26-5 | 30,0/3000 | 298 | 470 | 297 | 143 | 820 |
| ВР 12-26-5 | 45,0/3000 | 298 | 470 | 297 | 143 | 930 |
| ВР 12-26-5,5 | 45,0/3000 | 327 | 500 | 326 | 157 | 950 |
| Модель | Электродвигатель | Размеры, мм | ||||||||||||||||
| D | D1 | d | n | L1 | L2 | B1 | B2 | t1 | t2 | d1 | n1 | B | L3 | L4 | d2 | n2 | ||
| ВР 12-26-2,5 | 1,1/3000 | 155 | 180 | 8 | 8 | 100 | 75 | 130 | 105 | 80 | 80 | 8 | 8 | 245 | 210 | 25 | 12 | 4 |
| ВР 12-26-3,15 | 3,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-3,15 | 4,0/3000 | 195 | 220 | 8 | 8 | 128 | 96 | 172 | 140 | 80 | 80 | 8 | 8 | 300 | 300 | 10 | 12 | 4 |
| ВР 12-26-4 | 7,5/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 340 | 42 | 14 | 4 |
| ВР 12-26-4 | 15,0/3000 | 250 | 275 | 8 | 8 | 160 | 120 | 204 | 164 | 80 | 80 | 8 | 8 | 370 | 440 | 42 | 14 | 4 |
| ВР 12-26-4,5 | 18,5/3000 | 280 | 310 | 8 | 8 | 180 | 135 | 220 | 175 | 100 | 100 | 8 | 8 | 440 | 490 | 45 | 14 | 4 |
| ВР 12-26-5 | 30,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 520 | 53 | 18 | 4 |
| ВР 12-26-5 | 45,0/3000 | 315 | 340 | 10 | 8 | 200 | 150 | 252 | 202 | 100 | 100 | 10 | 8 | 460 | 580 | 53 | 18 | 4 |
| ВР 12-26-5,5 | 45,0/3000 | 340 | 370 | 10 | 8 | 220 | 165 | 270 | 200 | 90 | 100 | 10 | 10 | 500 | 600 | 60 | 18 | 4 |
Завод изготовитель оставляет за собой право вносить изменения в конструкцию изделия, при этом не ухудшающие основные технические и функциональные параметры.
Пример обозначения:
ВР 12-26-4-О-1-7,5/3000-Пр0-У1
♦ ВР 12-26 - Типовое обозначение
♦ 4 - Типоразмер рабочего колеса, дм
♦ О - Назначение
♦ 1 - Конструктивное исполнение по ГОСТ 5976
♦ 7,5/3000 - Электродвигатель кВт/об.мин.
♦ Пр0 - Положение корпуса по ГОСТ 5976
♦ У1 - Климатическое исполнение по ГОСТ 115150
