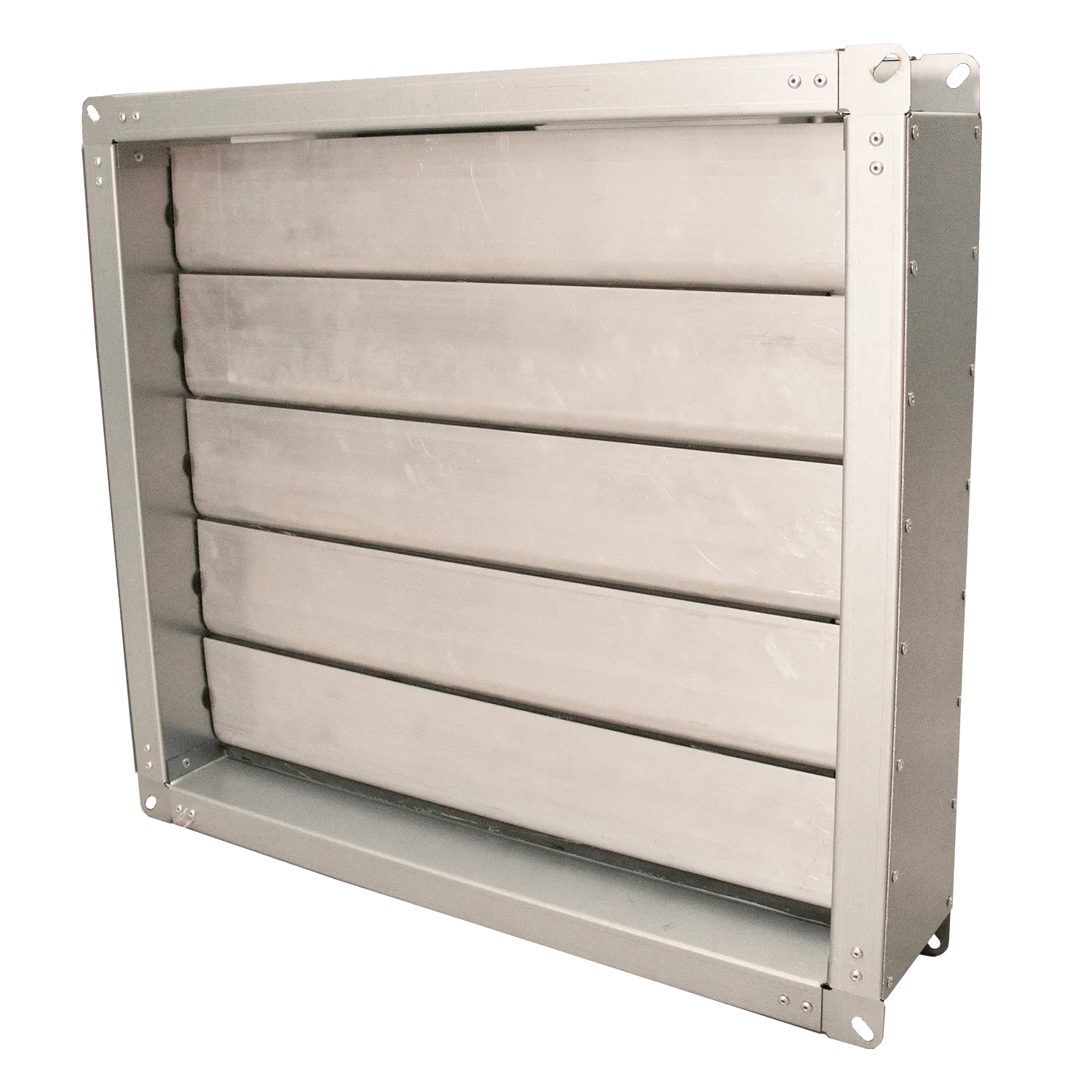

Клапан универсальный КВУ

Модели:

*Информация о модели представлена в таблице ниже

Цена по запросу

Произведено в Узбекистане

Продукт сертицифирован

Получить информацию

Назначение
Описание
Размеры

Воздушный универсальный клапан КВУ предназначен для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования воздуха, а также для герметизации внутреннего объема вентиляционных сетей.

Клапан КВУ состоит из корпуса с присоединительными фланцами, установленных в нем двустенных лопаток поворотного типа, приводимых в движение системой рычагов и тяг, электрического (либо ручного) привода. Корпус клапана при сборке образует фланец необходимый для крепления его к воздуховодам или оборудованию систем вентиляции. Клапаны могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. Клапаны КВУ могут эксплуатироваться при температурах рабочей среды от -40°С до +45°С. Окружающая среда и воздух не должны содержать агрессивных газов и паров, разрушающих материалы изделия. Клапаны КВУ изготавливается в климатических исполнениях для эксплуатации в районах с умеренным У и УХЛ климатом и категории размещения 1,2,3 и 4 согласно ГОСТ 15150.

Площадь живого сечения, м2			210	260	310	360	410	460	510	560	610	660	710	760	810	860	910	960	1060	A2
			180	230	280	330	380	430	480	530	580	630	680	730	780	830	880	930	1030	A1
			150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	1000	A
210	180	150	0,022	0,03	0,037	0,045	0,052	0,06	0,067	0,075	0,082	0,09	0,097	0,105	0,112	0,12	0,127	0,135	0,15	В ы с о т а м м
310	310	250	0,037	0,05	0,062	0,075	0,087	0,1	0,112	0,125	0,137	0,15	0,162	0,175	0,187	0,2	0,212	0,225	0,25
460	460	400	0,06	0,08	0,1	0,12	0,14	0,16	0,18	0,2	0,22	0,24	0,26	0,28	0,3	0,32	0,34	0,36	0,4
610	610	550	0,082	0,11	0,137	0,165	0,192	0,22	0,247	0,275	0,302	0,33	0,357	0,385	0,412	0,44	0,467	0,495	0,55
760	760	700	0,105	0,14	0,175	0,21	0,245	0,28	0,315	0,35	0,385	0,42	0,455	0,49	0,525	0,56	0,595	0,63	0,7
860	860	800	0,12	0,16	0,2	0,24	0,28	0,32	0,36	0,4	0,44	0,48	0,52	0,56	0,6	0,64	0,68	0,72	0,8
960	960	900	0,135	0,18	0,225	0,27	0,315	0,36	0,405	0,45	0,495	0,54	0,585	0,63	0,675	0,72	0,765	0,81	0,9
1060	1060	1000	0,15	0,2	0,25	0,3	0,35	0,4	0,45	0,5	0,55	0,6	0,65	0,7	0,75	0,8	0,85	0,9	1,0
B1	B2	B	Длинна, мм
